تعد شركة Refine On (Hebei) Electric Power Technology Co., Ltd. واحدة من الشركات الرائدة في تصنيع وتوريد أجهزة اختبار الجهد العالي الذكية في الصين. إذا كنت تريد بيع جهاز اختبار الجهد العالي الذكي المتين بالجملة، فنحن نرحب بك للحصول على عرض أسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

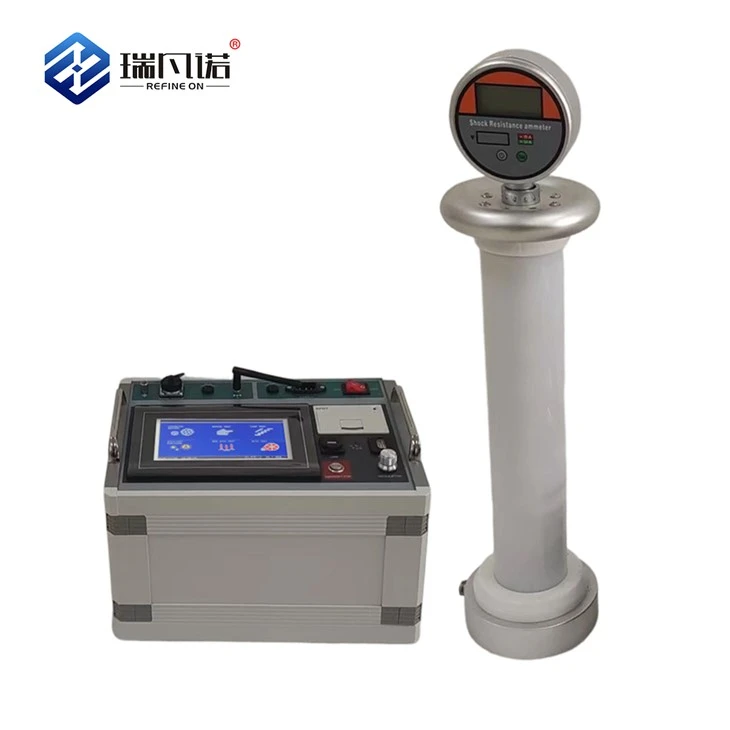

يقوم جهاز اختبار الجهد العالي الذكي NRG60Z/80Z/ 100Z/120Z بتوليد جهد كهربائي عالي DC قطبية سالبة مع عامل تموج الإخراج<0.5%. It integrates overvoltage protection, overcurrent protection, open-circuit protection, non-zero start protection, ground detection, and overload protection. The unit supports wireless anti-shock ammeter data transmission and is suitable for field and laboratory insulation testing on capacitive and resistive loads.
معلمات المنتج
1. مواصفات النموذج (وحدة التحكم ووحدة الجهد العالي)
|
نموذج |
الجهد المقنن |
التصنيف الحالي |
أبعاد وحدة التحكم (مم) |
وزن وحدة التحكم |
أبعاد وحدة الجهد العالي (مم) |
وزن وحدة الجهد العالي |
|
NRG60Z |
60 كيلو فولت |
2-10 مللي أمبير |
345×250×235 |
6.5 كجم |
164×90×420 |
5 كجم |
|
NRG80Z |
80 كيلو فولت |
2-10 مللي أمبير |
345×250×235 |
6.5 كجم |
164×90×420 |
5 كجم |
|
NRG100Z |
100 كيلو فولت |
2-10 مللي أمبير |
345×250×235 |
6.5 كجم |
164×90×510 |
5 كجم |
|
NRG120Z |
120 كيلو فولت |
2-10 مللي أمبير |
340×250×235 |
6.5 كجم |
164×90×560 |
5.7 كجم |
ملاحظة: أبعاد وحدة الجهد العالي=قطر غطاء معادلة الضغط (R) × قطر برميل العزل (r) × الارتفاع الإجمالي (H)
2. المعلمات التقنية المشتركة
|
المعلمة |
قيمة |
|
قطبية |
سلبي |
|
الحد الأقصى للإنتاج |
1.1 × الجهد المقنن |
|
عامل تموج الإخراج |
<0.5% |
|
إمدادات الطاقة التشغيلية |
تيار متردد -أحادي الطور 165 فولت - 245 فولت، 50-60 هرتز |
|
دقة قياس الجهد المضيف |
±0.5% ±2 رقم، الدقة 0.01 كيلو فولت، الحد الأقصى للعرض 99999 |
|
استضافة دقة القياس الحالية |
±0.5% ±2 رقم، الدقة 0.1 μA، الحد الأقصى للعرض 99999 |
|
دقة مقياس التيار الكهربائي المضاد للصدمات-اللاسلكي |
±0.5% ±2 رقمين، الدقة 0.1 μA، الحد الأقصى للعرض 9999 |
|
نطاق مقياس التيار الكهربائي اللاسلكي (معيار المصنع) |
0-5 مللي أمبير (الخيارات: 0-10 مللي أمبير، 0-20 مللي أمبير) |
|
نطاق عرض المقاومة |
60 كيلو فولت: 60 جيجا أوم؛ 100 كيلو فولت: 100 جيجا أوم؛ 120 كيلو فولت: 120 جيجا أوم |
|
وضع العمل |
متقطع، بحد أقصى 30 دقيقة |
|
استقرار الجهد |
أقل من أو يساوي 0.5% عندما يتغير جهد الشبكة بنسبة ±10% |
|
درجة حرارة التشغيل |
-10 درجة إلى 40 درجة |
|
رطوبة التشغيل |
<90% |
|
درجة حرارة التخزين |
-20 درجة إلى 50 درجة |
|
رطوبة التخزين |
<95% |
|
ارتفاع |
أقل من أو يساوي 3000 م |
المزايا الرئيسية
- دقة القياس:دقة الجهد والتيار ±0.5% ±2 رقم، بدقة 0.01 كيلو فولت و0.1 أمبير على التوالي. عرض المقاومة حتى 120 جيجا أوم (لموديل 120 كيلو فولت).
- ميزات الحماية:الجهد الزائد، والتيار الزائد، والدائرة-المفتوحة، والبدء غير-من الصفر، والكشف عن الأرض، والحماية من الحمل الزائد. يضمن التأريض المزدوج (أرضي كابل التحكم الداخلي + طرف اللوحة الخارجية) سلامة المشغل.
- معالجة البيانات:يخزن ما يصل إلى 200 سجل اختبار. يؤدي تصدير USB (FAT32، أقل من أو يساوي 32 جيجابايت) إلى إنشاء جداول TXT. طابعة صغيرة مضمنة-للتسجيل على-الموقع. واجهة معزولة RS232/485 (عزل 1000 فولت تيار مستمر) تدعم التحكم عن بعد.
- قياس التيار اللاسلكي:يقوم مقياس التيار الكهربائي المضاد للصدمات- بنقل البيانات إلى المضيف، مما يؤدي إلى منع تسرب تيار حماية الكابل (<5 µA at 200 kV with 50 cm air gap).
- التحكم في الجهد الخطوة:7 خطوات قابلة للتحديد - لوحدات أقل من أو تساوي 160 كيلو فولت: 0.05، 0.1، 0.2، 0.5، 1.0، 2.0، 5.0 كيلو فولت.
- تحسين الحمل بالسعة:يمنع تنظيم الجهد التلقائي انقطاع التيار الزائد أثناء اختبار الكابل أو المكثف.
- بناء وحدة الجهد العالي:التغليف الصلب بمواد DuPont؛ لا توجد مشاكل في عزل الهواء أو الزيت.
التطبيقات
• اختبار تحمل الجهد المستمر على كابلات الطاقة، والمكثفات، والآلات الدوارة.
• قياس تيار التسرب والاختبار التلقائي MOA (مانع أكسيد الزنك).
• اختبار العزل الوقائي في توليد الطاقة ونقلها والمحطات الفرعية والمرافق الصناعية.
المنتجات ذات الصلة
عرض المصنع
التعليمات
Q1: ما هو الحد الأقصى لجهد الخرج لجهاز اختبار الجهد العالي Smart DC؟
A1: بالنسبة للطراز NRG120Z، فإن الخرج المقدر هو 120 كيلو فولت تيار مستمر، مع قدرة على النطاق -أكثر من 1.1× جهد مقدر (132 كيلو فولت). يختلف الحد الأقصى للإنتاج حسب الطراز كما هو موضح في القسم 3.1.
س2: كيف يعمل مقياس التيار الكهربائي المضاد للصدمات-اللاسلكي على تحسين دقة القياس؟
ج2: يقوم مقياس التيار الكهربائي بنقل البيانات الحالية مباشرة إلى المضيف، مما يؤدي إلى منع تسرب التيار من طبقة حماية كابل الجهد العالي-. عند 200 كيلو فولت تيار مستمر، مع فجوة هوائية 50 سم، يكون تيار تسرب الكابل<5 µA, ensuring that only the test object current is measured.
Q3: هل يمكن لجهاز اختبار الجهد العالي الذكي DC اختبار مانعات وزارة الزراعة تلقائيًا؟
ج3: نعم. في وضع MOA، تقوم الوحدة تلقائيًا برفع الجهد إلى النقطة المرجعية 1 مللي أمبير، وتستمر لمدة 3 ثوانٍ، ثم تقلل إلى 75% من هذا الجهد وتسجل النتيجة. يجب ضبط جهد الاختبار أعلى بنسبة 10% من جهد 1 مللي أمبير المتوقع، مع حماية من الجهد الزائد بما لا يقل عن 2 كيلو فولت فوق جهد الاختبار.
س4: ماذا يحدث إذا كان الاتصال الأرضي ضعيفًا؟
A4: يعرض الجهاز تحذيرًا من وجود خطأ أرضي. في حين أن خرج الجهد العالي لا يزال ممكنًا، يشير التحذير إلى احتمال كهربة الهيكل. يوفر التأريض المزدوج (كابل أرضي داخلي + طرف خارجي) التكرار، ولكن يجب التحقق من التأريض المناسب قبل الاستخدام.
